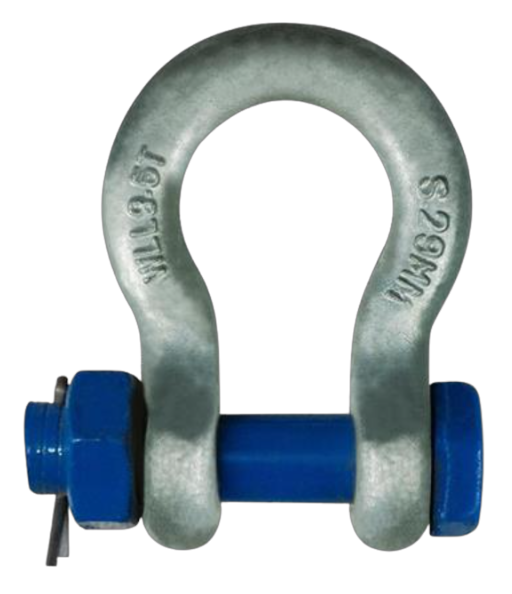

Grade ‘S’ Bow Shackle – Safety Pin
- Brand: Austlift
- Capacity: 1.0t to 150.0t
Suitable for use in various industrial applications, our grade 'S' bow shackles with safety pin, allow for a secure and permanent connection to chain, wire rope and other rated fittings. Safe and functional, this shackle is designed to withstand equipment vibrations, ensuring the safety pin remains securely in place during use, whilst allowing rotation of the safety pin during loading conditions for optimal functionality and safety.
- Australian Standard: AS 2741
Features
Industries
Documents
Features
- Proof tested to 2 x W.L.L.
- Minimum break force of 6 x W.L.L.
- Manufactured from Grade S material
- Marked with grade quality, batch number, nominal size and W.L.L.
Industries
- Civil
- Construction
- Cranes
- Engineering
- Entertainment
- Infrastructure
- Lifts/Elevators
- Logistics
- Manufacturing
- Marine
- Ports
Documents
Specifications
Dimensions
Specifications
PRODUCT CODE | W.L.L. | SIZE | NET WEIGHT |
---|---|---|---|
AL503510 | 1.0t | 10mm | 0.16kg |
AL503511 | 1.5t | 11mm | 0.22kg |
AL503513 | 2.0t | 13mm | 0.36kg |
AL503516 | 3.2t | 16mm | 0.76kg |
AL503519 | 4.7t | 19mm | 1.23kg |
AL503522 | 6.5t | 22mm | 1.79kg |
AL503525 | 8.5t | 25mm | 2.78kg |
AL503529 | 9.5t | 29mm | 3.75kg |
AL503532 | 12.0t | 32mm | 5.31kg |
AL503535 | 13.5t | 35mm | 6.98kg |
AL503538 | 17.0t | 38mm | 9.44kg |
AL503544 | 25.0t | 44mm | 15.39kg |
AL503551 | 35.0t | 51mm | 23.71kg |
AL503557 | 42.5t | 57mm | 29.01kg |
AL503564 | 55.0t | 63mm | 44.58kg |
AL503576 | 85.0t | 76mm | 75.00kg |
AL503589 | 120.0t | 89mm | 129.31kg |
AL503590 | 150.0t | 102mm | 165.90kg |
Dimensions
PRODUCT CODE | W.L.L. | B | D | d | E | L | W |
---|---|---|---|---|---|---|---|
AL503510 | 1.0t | 27mm | 11mm | 10.0mm | 25mm | 37mm | 18.0mm |
AL503511 | 1.5t | 29mm | 13mm | 11.5mm | 27mm | 43mm | 19.0mm |
AL503513 | 2.0t | 33mm | 16mm | 13.0mm | 33mm | 48mm | 21.0mm |
AL503516 | 3.2t | 43mm | 19mm | 16.0mm | 40mm | 61mm | 27.0mm |
AL503519 | 4.7t | 51mm | 22mm | 19.0mm | 48mm | 82mm | 32.0mm |
AL503522 | 6.5t | 58mm | 25mm | 22.0mm | 54mm | 84mm | 37.0mm |
AL503525 | 8.5t | 68mm | 29mm | 25.0mm | 60mm | 95mm | 43.0mm |
AL503529 | 9.5t | 74mm | 32mm | 29.0mm | 67mm | 108mm | 46.0mm |
AL503532 | 12.0t | 83mm | 35mm | 32.0mm | 76mm | 119mm | 52.0mm |
AL503535 | 13.5t | 92mm | 38mm | 35.0mm | 84mm | 133mm | 57.0mm |
AL503538 | 17.0t | 98mm | 44mm | 38.0mm | 92mm | 146mm | 60.0mm |
AL503544 | 25.0t | 127mm | 51mm | 44.0mm | 110mm | 178mm | 73.0mm |
AL503551 | 35.0t | 146mm | 57mm | 51.0mm | 127mm | 197mm | 83.0mm |
AL503557 | 42.5t | 160mm | 63mm | 57.0mm | 143mm | 222mm | 95.0mm |
AL503564 | 55.0t | 184mm | 70mm | 63.0mm | 152mm | 267mm | 105.0mm |
AL503576 | 85.0t | 200mm | 83mm | 76.0mm | 165mm | 330mm | 127.0mm |
AL503589 | 120.0t | 241mm | 95mm | 89.0mm | 203mm | 381mm | 133.5mm |
AL503590 | 150.0t | 279mm | 108mm | 102.0mm | 229mm | 432mm | 145.0mm |
